Seralar İçin Toprak–Hava Isı Değiştirici Sistemi
Gündüz oluşan fazla ısıyı toprakta depolayın, ihtiyaç olduğunda yeniden kullanın.

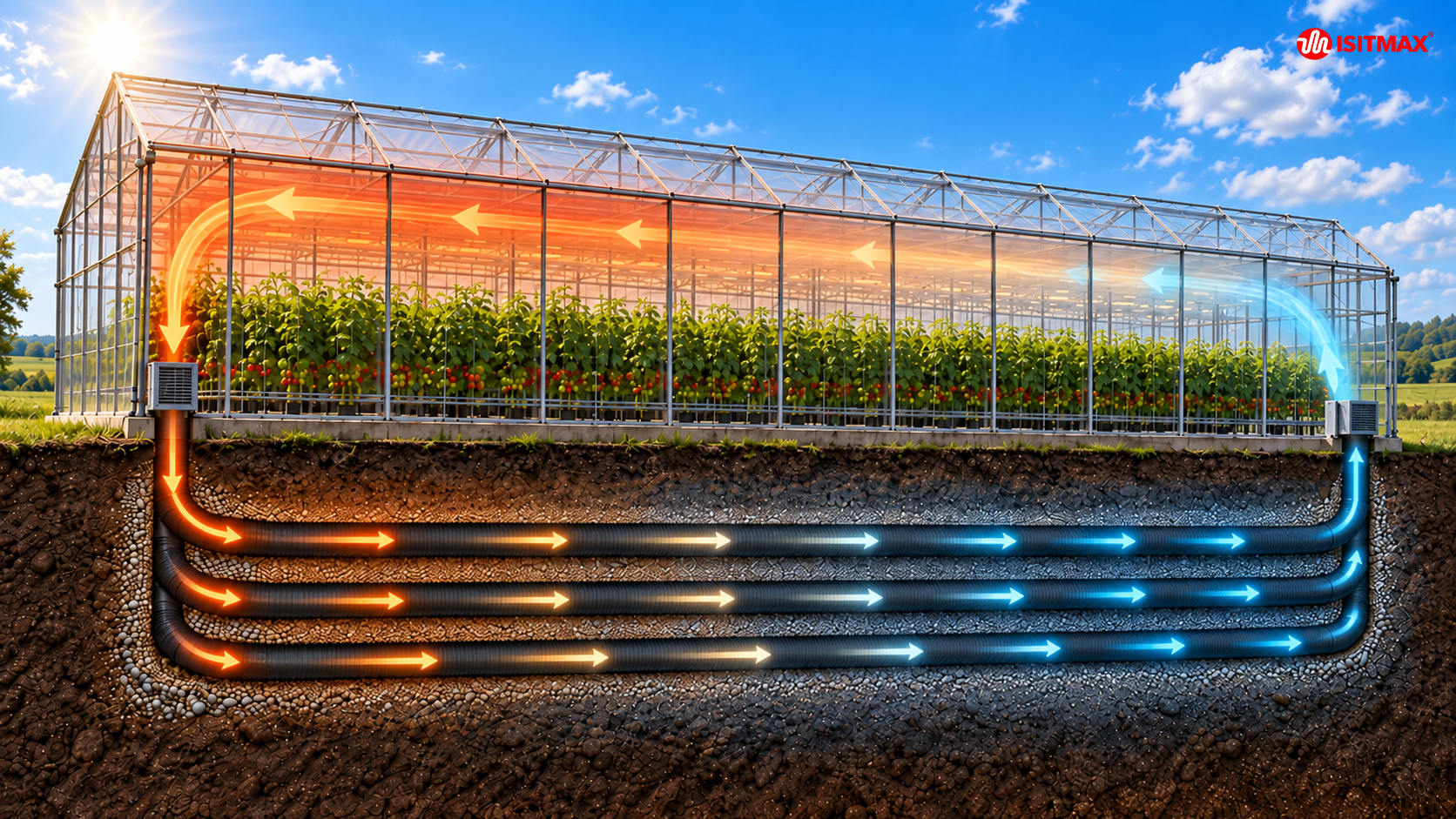

Toprak–hava ısı değiştirici, sera havası ile toprak arasında kontrollü bir ısı alışverişi sağlar. Gündüz güneşin etkisiyle serada oluşan fazla ısı, yer altındaki borular üzerinden çevredeki toprağa aktarılır. Toprak bu enerjinin bir bölümünü termal kütle olarak depolar; uygun koşullarda depolanan ısı daha sonra yeniden sera havasına kazandırılabilir.
Sistem yeni ısı üretmez. Serada var olan ısıyı taşır ve zaman içinde yeniden kullanılmasına yardımcı olur.
Sera Havası ile Toprak Arasında Kontrollü Isı Alışverişi
Sistemin temelinde basit bir fizik kuralı vardır: ısı, sıcak olandan soğuk olana doğru akar. Fanlar sera havasını yer altına döşenen boru ağı boyunca dolaştırır. Hava borulardan geçerken, borunun çevresindeki toprakla arasındaki sıcaklık farkına göre ısı alışverişi gerçekleşir.
Bu nedenle ısının yönü sabit değildir; sera havası ile toprağın o anki sıcaklığına göre değişir.
Borulardan geçen hava ısısının bir bölümünü toprağa bırakır; sera havasına soğutma desteği sağlanabilir.
Toprak, borulardan geçen havaya ısı aktarır; sera havasına ısıtma desteği sunulur.

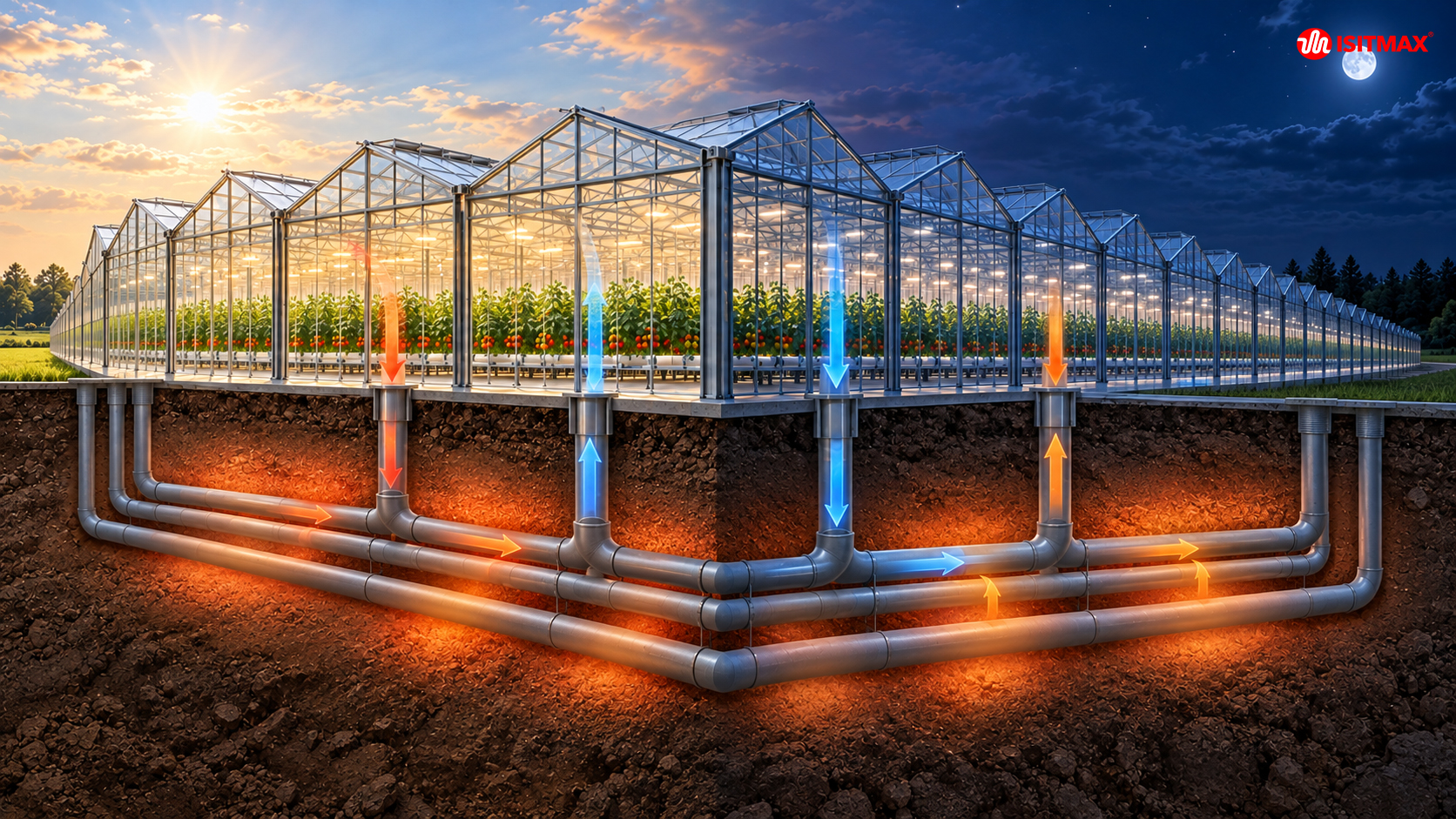

Gündüz Depolanan Isı, Gece Nasıl Geri Kazanılır?
Aynı boru ağı, günün saatine ve sıcaklık farkına göre iki farklı görev üstlenir. Sekmelerden gündüz ve gece çalışmasını inceleyebilirsiniz.

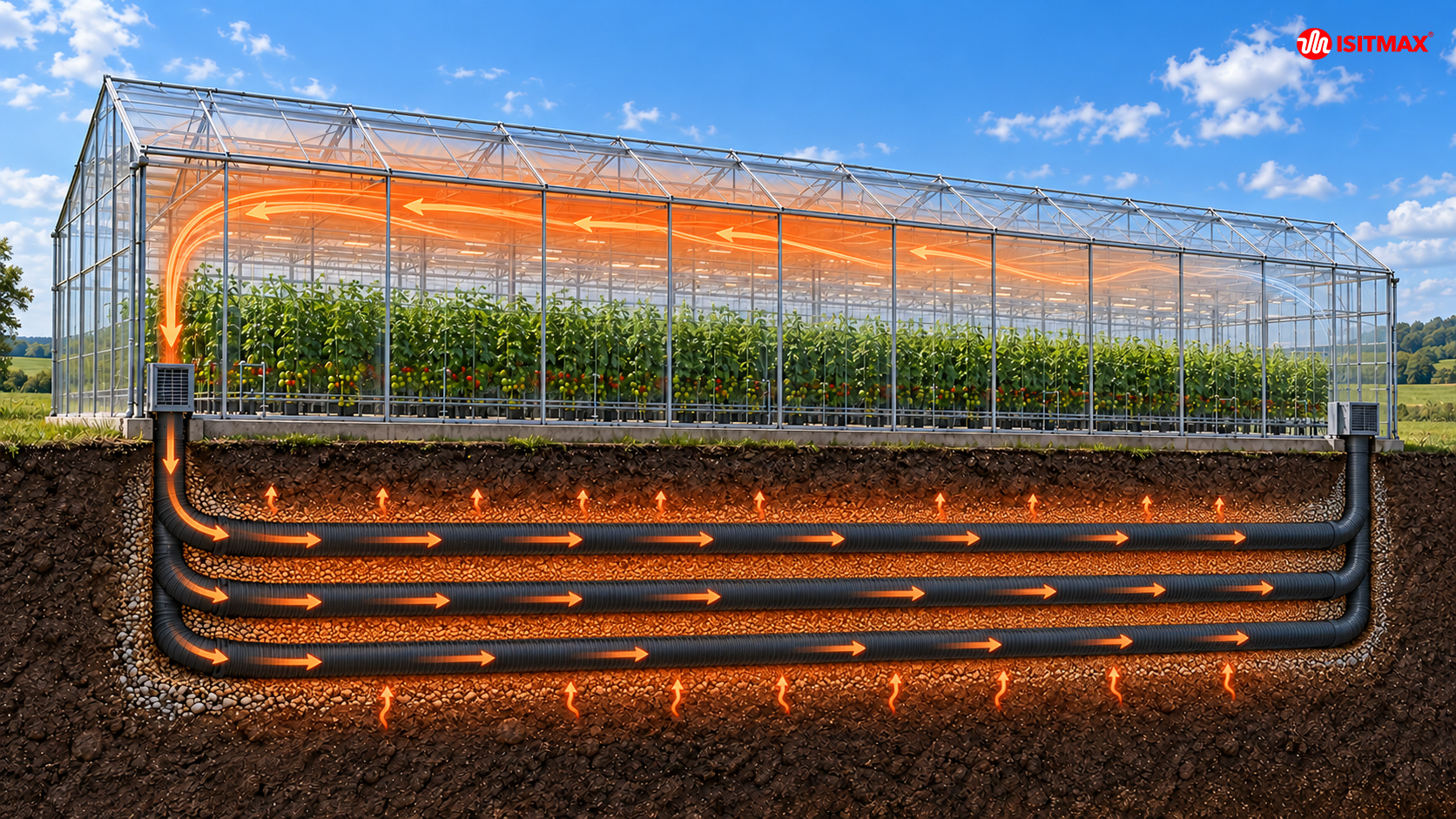

Gündüz: Fazla Isının Toprağa Aktarılması
Güneşle ısınan sera havası fanlarla yer altındaki borulara gönderilir. Hava borulardan geçerken ısısının bir bölümünü çevredeki toprağa bırakır ve seraya daha serin döner. Bu sırada boruları çevreleyen toprak ısıl enerji depolar.
Gece: Depolanan Isının Geri Kazanılması
Sera havası soğuduğunda ve toprak havadan daha sıcak kaldığında, borulardan geçirilen hava topraktan ısı alır ve seraya daha sıcak ya da temperlenmiş olarak döner. Bu katkı seranın bütün ısıtma ihtiyacını tek başına karşılamak zorunda değildir; soğuk dönemlerde ilave ısıtma yine gerekebilir.
- 1
Fan ve emiş
Sera havasını boru ağına gönderir; debi, ağın direncine göre belirlenir.
- 2
Yer altı boru ağı
Havayı taşır ve hava ile toprak arasındaki ısı transferine aracılık eder.
- 3
Çevreleyen toprak
Isıyı depolayan asıl termal kütle; boruların çevresindeki toprak ve dolgu.
- 4
Seraya dönüş
Isı alışverişini tamamlayan hava, temperlenmiş olarak yeniden seraya verilir.
Isıyı Borular Değil, Çevrelerindeki Toprak Depolar
Yer altındaki boruların esas görevi havayı taşımak ve hava ile toprak arasındaki ısı transferine aracılık etmektir. Ana termal depolama, boruların çevresindeki toprak ve dolgu kütlesinde gerçekleşir.
Bu yüzden sistemin ne kadar enerji depolayabileceğini ve bu enerjiyi ne kadar hızlı geri verebileceğini büyük ölçüde toprağın kendisi belirler:
- Mineral yapı
Toprağın mineral içeriği, ısıyı ne kadar iyi tuttuğunu etkiler.
- Yoğunluk
Daha yoğun toprak ve dolgu kütlesi, birim hacimde daha fazla ısı depolayabilir.
- Nem
Toprağın nemi, hem depolama kapasitesini hem de ısının iletilme hızını değiştirir.
- Isı iletkenliği
Isının borudan toprağa ve topraktan havaya ne kadar hızlı geçeceğini belirler.
Toprak Nasıl Bir Termal Batarya Gibi Çalışır?
“Termal batarya” bir benzetmedir: toprak elektrik değil, ısıl enerji depolar. Gündüz sera havasından alınan ısı, boruların çevresindeki toprak kütlesinde birikir. Hava soğuduğunda ve toprak havadan daha sıcak kaldığında bu enerji, uygun koşullarda gece yeniden sera havasına aktarılarak kullanılabilir. Toprağın depoladığı enerji sınırsız değildir; miktarı toprak özelliklerine, boru düzenine ve günlük sıcaklık farkına bağlıdır.
Isıtma ve Soğutma Yönetimine Destek
Toprak–hava ısı değiştirici yalnızca gece ısıtma desteği sağlamaz. Gündüz veya sıcak dönemlerde toprak sera havasından daha serinse, havadaki fazla ısının toprağa aktarılmasına da yardımcı olabilir.
Gece: ısıtma desteği
Toprak havadan daha sıcak kaldığında, depolanan ısının bir bölümü sera havasına aktarılır ve gece sıcaklık düşüşünün sınırlandırılmasına yardımcı olur.
Gündüz: aşırı ısınmayı azaltma desteği
Toprak sera havasından daha serinken, havadaki fazla ısının bir bölümü toprağa aktarılır; uygun koşullarda gündüz aşırı sıcaklığın azaltılmasına katkı sağlar.
Bu sistem, klima gibi aktif ve sabit kapasiteli bir soğutma sistemi değildir. Toprağın sıcaklığı çalışma boyunca değiştiği için etkisi; iklime, toprak sıcaklığına, hava debisine ve sistem tasarımına bağlıdır.
Performansı Belirleyen Mühendislik Unsurları
Her seraya aynı sistem uygulanamaz. Toprak–hava ısı değiştiricinin sağlayacağı katkı, aşağıdaki unsurların birlikte değerlendirilmesiyle ortaya çıkar ve her proje için ayrıca hesaplanır.
- 01
Yerel iklim
Gündüz–gece sıcaklık farkı, güneşlenme ve mevsim koşulları sistemin ne kadar ısı taşıyabileceğini belirler.
- 02
Sera büyüklüğü ve örtüsü
Sera hacmi, örtü malzemesi ve ısı kayıpları, ihtiyaç duyulan desteğin ölçeğini belirler.
- 03
Toprak özellikleri
Toprağın yapısı, yoğunluğu, nemi ve ısı iletkenliği depolanabilecek enerjiyi ve geri veriş hızını etkiler.
- 04
Boruların derinliği ve yerleşimi
Boru derinliği, aralığı, uzunluğu ve hat düzeni; toprak hacmi ve ısı alışverişi yüzeyi üzerinde belirleyicidir.
- 05
Hava debisi
Borulardan geçen hava miktarı, ısı transferinin hızını ve havanın borularda kalma süresini dengeler.
- 06
Fan kapasitesi
Fanlar, boru ağının direncine ve hedeflenen debiye göre seçilir; nemli ortama uygun olmaları gerekir.
- 07
Yoğuşma ve drenaj
Boru hattının eğimi ve drenajı, yoğuşan suyun birikmesini önleyecek şekilde planlanır.
- 08
Sistem kontrolü
Fanların hangi sıcaklık farkında, hangi yönde fayda sağlayacağına göre çalıştırılması kontrol stratejisiyle belirlenir.
Projeye özel hesap: Enerji tasarrufu oranı, elde edilecek sıcaklık farkı ve geri ödeme süresi için genel bir rakam verilmez. Bu değerler seranızın iklimine, toprağına ve tasarımına göre hesaplanır.
Ticari Sera İklimlendirmesine Entegrasyon
Toprak–hava ısı değiştirici; ana ısıtma, havalandırma, gölgeleme ve gerektiğinde nem kontrolünün yerine geçen tek başına bir sistem değildir. Bu sistemlerle birlikte çalışan, tamamlayıcı bir iklimlendirme çözümüdür.
Doğru kurgulandığında gündüz oluşan fazla ısının değerlendirilmesine, gece sıcaklık düşüşünün sınırlandırılmasına ve uygun koşullarda gündüz aşırı sıcaklığın azaltılmasına yardımcı olur. Fanların çalışması, seranın iklim kontrol sistemiyle birlikte yönetilir.
Seranızın iklimini bütün olarak planlayın
Toprak–hava ısı değiştirici hakkında sık sorulan sorular
Aklınızdaki soru burada yoksa bizi arayın; projenize özel yanıt verelim.
Toprak–hava ısı değiştirici sistemi nedir?
Sera havasını fanlarla yer altına döşenen boru ağında dolaştırarak hava ile boruları çevreleyen toprak arasında kontrollü ısı alışverişi sağlayan bir sistemdir. Gündüz oluşan fazla ısının bir bölümü toprağa aktarılır ve depolanır; uygun koşullarda bu ısı daha sonra yeniden sera havasına kazandırılır. Topraktan havaya ısıtma, toprak tüpü veya iklim bataryası olarak da anılır.
Sistem yeni ısı üretir mi?
Hayır. Toprak–hava ısı değiştirici bir ısı kaynağı değildir; yeni ısı üretmez. Sera havasında zaten var olan ısıyı toprağa taşır, toprakta depolanmasına aracılık eder ve uygun koşullarda zaman içinde yeniden kullanılmasına yardımcı olur.
Seranın ana ısıtma sisteminin yerine geçer mi?
Hayır. Sistem gece sıcaklık düşüşünün sınırlandırılmasına destek olur, ancak seranın bütün ısıtma ihtiyacını tek başına karşılamak üzere tasarlanmaz. Soğuk dönemlerde ilave ısıtma gerekebilir; bu nedenle seranın ana ısıtma sistemiyle birlikte planlanır.
Ne kadar enerji tasarrufu sağlar?
Tasarruf oranı, gece elde edilecek sıcaklık farkı ve geri ödeme süresi için genel bir rakam vermek doğru değildir. Sonuçlar; yerel iklime, sera büyüklüğüne ve örtüsüne, toprak özelliklerine, boru derinliği ve yerleşimine, hava debisine ve kontrol stratejisine göre değişir. Bu değerler projeye özel olarak hesaplanır.
Borular ne kadar derine döşenir?
Boru derinliği, aralığı ve uzunluğu projeye göre belirlenir. Toprağın yapısı ve nemi, bölgenin iklimi, yeraltı su seviyesi ve kazı koşulları bu kararda belirleyicidir. Derinlik arttıkça toprak sıcaklığı daha kararlı hâle gelir; ancak kazı maliyeti ve uygulama zorluğu da artar.
Borularda yoğuşma olur mu?
Sıcak ve nemli sera havası daha serin borulardan geçerken havadaki nemin bir kısmı yoğuşabilir. Bu nedenle boru hattının eğimi, drenajı ve temizlenebilirliği tasarım aşamasında planlanır; borularda su birikmesi önlenir.
Seradaki nemi düşürür mü?
Uygun koşullarda havadaki nemin bir bölümü borularda yoğuşarak ayrılabilir; ancak bu etki her koşulda oluşmaz. Toprak–hava ısı değiştirici, seranın havalandırma ve nem kontrolü uygulamalarının yerine geçmez; bunlarla birlikte çalışan tamamlayıcı bir sistemdir.
Mevcut bir seraya sonradan uygulanabilir mi?
Uygulanabilirlik; zeminin durumu, yetiştirme düzeni, kazı imkânı ve seranın altyapısına bağlıdır. Yer altı boru ağı en kolay, yeni sera kurulumunda veya zemin hazırlığı sırasında yerleştirilir. Mevcut seralar için uygunluk keşif sırasında değerlendirilir.
Kök ısıtmadan farkı nedir?
Kök ısıtma, borularda dolaşan su ile ısıyı doğrudan bitkinin kök bölgesine verir. Toprak–hava ısı değiştiricide ise fanlar sera havasını yer altı borularından geçirir ve sera havası ile toprak arasında ısı alışverişi sağlanır. İki sistem farklı amaçlara hizmet eder ve seranın ihtiyacına göre birlikte de planlanabilir.
Sistem nasıl kontrol edilir?
Sistemin fayda sağlaması için fanların doğru zamanda çalışması gerekir. Sera havası ile toprak arasındaki sıcaklık farkı sensörlerle izlenir; fanlar bu farka ve seranın iklim hedeflerine göre çalıştırılır. Kontrol, seranın iklim kontrol sistemiyle birlikte kurgulanır.
